शंकु क्रशर

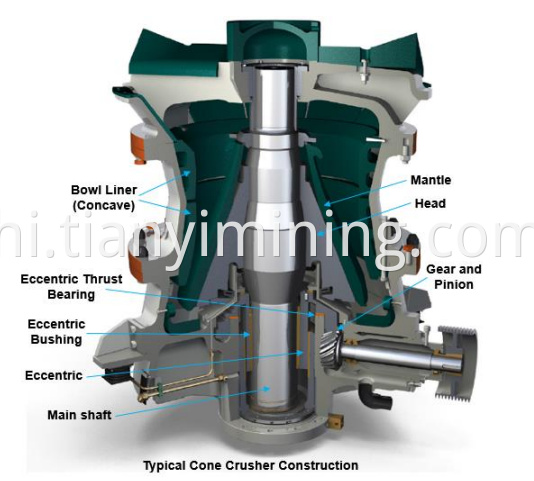

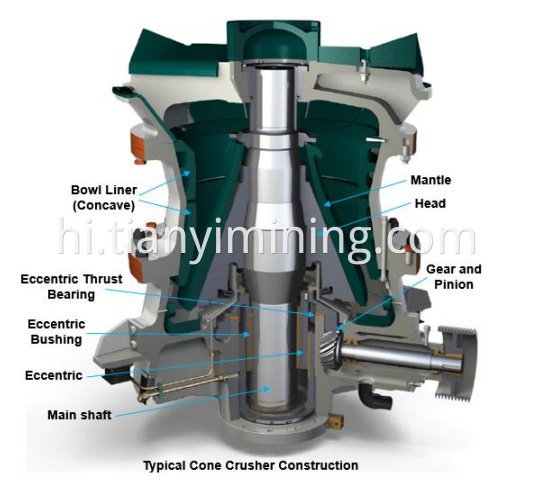

उपरोक्त आंकड़ा एक विशिष्ट शंकु कोल्हू का निर्माण दिखाता है। शंकु क्रशर का उपयोग माध्यमिक, तृतीयक और चतुर्धातुक चरणों में किया जाता है। वे संपीड़न क्रशर हैं। एक शंकु कोल्हू एक गेरोरी क्रशर के ऑपरेशन में समान है, जिसमें कुचल चैम्बर में कम स्टीपनेस और एक समानांतर क्रशिंग ज़ोन के अधिक होते हैं। एक शंकु क्रशर एक सनकी रूप से मुख्य शाफ्ट के बीच इसे निचोड़कर सामग्री को तोड़ता है, जो एक पहनने के प्रतिरोधी मेंटल और अवतल हॉपर द्वारा कवर किया जाता है, जो बाउल लाइनर (अवतल) द्वारा कवर किया गया है। चूंकि सामग्री शंकु कोल्हू के शीर्ष में प्रवेश करती है, इसलिए यह मेंटल और बाउल लाइनर के बीच निचोड़ा और निचोड़ा जाता है। सामग्री के बड़े टुकड़े टूट गए हैं और फिर वे एक निचली स्थिति में पड़ जाते हैं (क्योंकि वे अब छोटे हैं) जहां वे फिर से टूट जाते हैं। यह प्रक्रिया तब तक जारी रहती है जब तक कि टुकड़े क्रशर के तल पर संकीर्ण उद्घाटन के माध्यम से गिरने के लिए काफी छोटे नहीं होते हैं। एक शंकु क्रशर का वसंत या हाइड्रोलिक रिलीज़ सिस्टम (उपरोक्त आंकड़ा में नहीं दिखाया गया) एक अधिभार संरक्षण के रूप में कार्य करता है जो ट्रम्प आयरन को क्रशर को नुकसान पहुंचाए बिना कुचल चैम्बर से गुजरने की अनुमति देता है। स्वचालन के लिए, कई निर्माता समायोजन स्थापित करने के लिए हाइड्रोलिक तंत्र जैसी आधुनिक विशेषताएं प्रदान करते हैं। ये ऑटोमेशन सिस्टम मशीन को बंद करने की आवश्यकता के साथ सीएसएस (बंद साइड सेटिंग) को लगातार समायोजित करते हैं। वे फ़ीड सामग्री में भिन्नता के लिए क्षतिपूर्ति करते हैं और पहनने वाले भागों में पहनते हैं। उनका उपयोग गुहा समाशोधन के लिए भी किया जाता है (यदि मशीन बिजली की विफलता के कारण लोड के तहत ऑपरेशन के दौरान बंद हो जाती है, आदि)। पहनने वाले भागों, मेंटल और बाउल लाइनर मैंगनीज स्टील से बने होते हैं। पहनने वाले भागों का प्रदर्शन क्रशर की फ़ीड व्यवस्था, गति, स्ट्रोक और बंद साइड सेटिंग (CSS) पर निर्भर करता है। ट्रिकल फ़ीड परिणाम अनियमित लाइनर पहनने में होता है। जैसा कि निम्नलिखित आकृति में दिखाया गया है, चोक फीडिंग एक समान लाइनर पहनने के लिए सही विधि है।

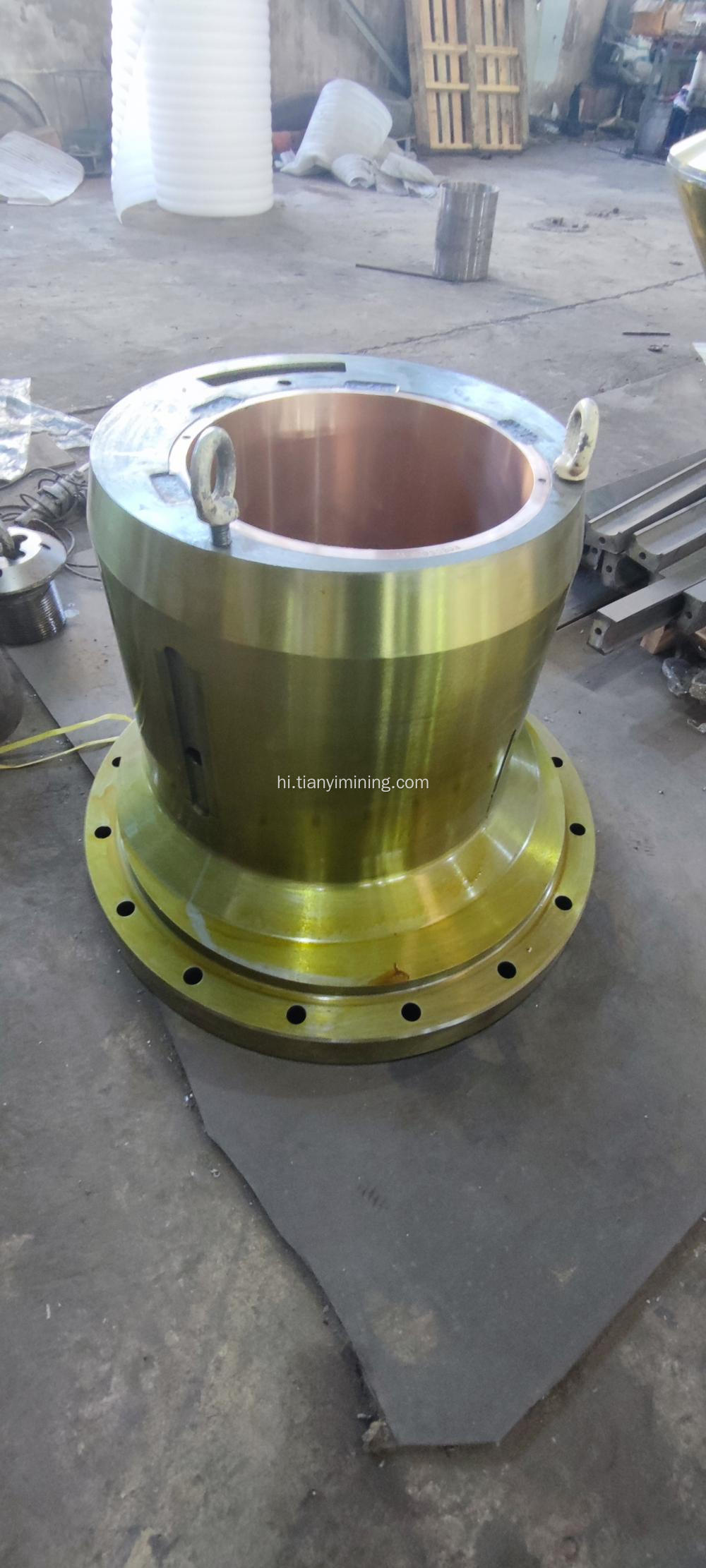

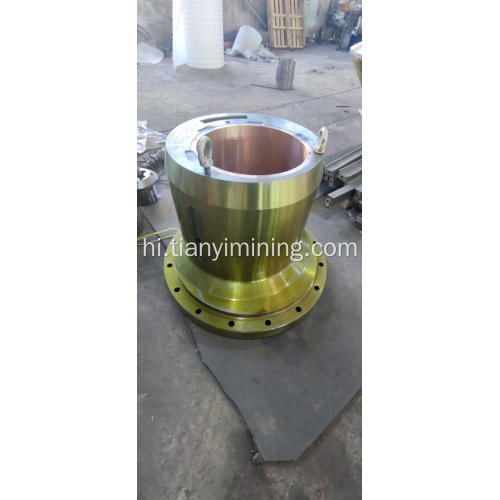

शंकु कोल्हू का सनकी आस्तीन वाला हिस्सा मुख्य भागों जैसे कि सनकी आस्तीन, थ्रस्ट बेयरिंग, बड़े गियर और गियर काउंटरवेट से बना है। सनकी आस्तीन की भूमिका को कम करके आंका नहीं जा सकता है! सनकी आस्तीन अक्सर असर छेद पर स्थापित किया जाता है। जब गियर या हाउसिंग में मशीनिंग और असेंबली त्रुटियां होती हैं, तो दो गियर के बीच बैकलैश को सनकी आस्तीन को घुमाकर समायोजित किया जा सकता है, जो दांतों की मोटाई विचलन, केंद्र दूरी विचलन और सामान्य सामान्य विचलन को समाप्त कर सकता है। सनकी आस्तीन की शुरूआत न केवल आवरण छेद प्रणाली की स्थिति सटीकता और गियर हेलिक्स कोण सटीकता की प्रसंस्करण आवश्यकताओं को कम करती है। शंकु कोल्हू की सनकी आस्तीन आमतौर पर लीड कांस्य से बना होता है।
